کد متلب اجزا محدود ورق تحت کشش

تحلیل المان محدود ورق دوبعدی با المان های مثلثی به کمک متلب و آباکوس

در این پروژه کد متلب اجزا محدود ورق تحت کشش با المان های مثلثی 3 گره ای ارائه شده است. برای شبیه­ سازی این مسئله، ابتدا به کمک نرم ­افزار آباکوس، مش­ بندی با المان­ های مثلثی انجام ­می ­شود. برای اینکه مقایسه­ ی نتایج نرم افزار متلب و آباکوس دقیق ­تر انجام شود، مش ­بندی و شماره­ گذاری المان­ ها و گره ­ها در آباکوس، به عنوان ورودی به نرم­ افزار متلب داده می ­شود. با این کار، شماره­ گذاری المان ­ها، مختصات گره ­ها و نوع مش ­بندی در دو نرم ­افزار کاملاً یکسان خواهد بود. برای راحتی، تمام ورودی های مسئله در یک فایل اکسل نوشته شده و با فراخوانی این فایل، اطلاعات مسئله وارد کد متلب می شود. این کد برای هر مسئله ی دوبعدی با المان مثلثی 3 گره ای قابل استفاده بوده اما مش بندی ابتدا باید در نرم افزار آباکوس انجام شود و کد نوشته شده، مش بندی مسئله را انجام نمی دهد. سپس بر اساس روابط تحلیل ورق انجام شده و کانتورهای تنش ترسیم و تنش در المان ها، در یک فایل txt ذخیره می شوند. در نهایت برای بررسی صحت کد، نتایج آن با نتایج نرم افزار آباکوس مقایسه شده است.

تعریف مسئله ورق سوراخدار تحت کشش

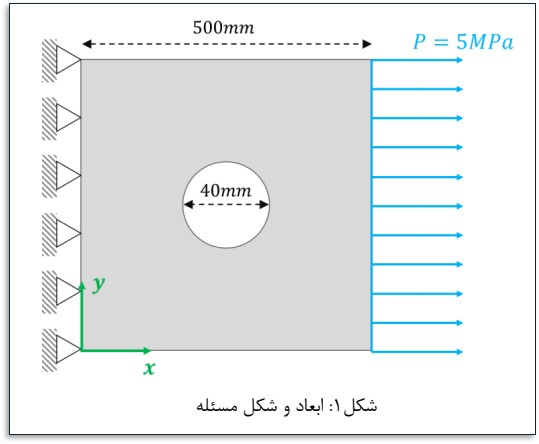

مطابق شکل زیر، به یک صفحه مربعی شکل به ضخامت 25 میلیمتر، بار گسترده وارد می ­شود. همچنین این صفحه از سمت چپ ثابت شده است. یک سوراخ دایره­ ای شکل به قطر 40 میلیمتر در مرکز مربع ایجاد شده است. با استفاده از المان مثلثی 3 گرهی (CST)، تنش در المان ­ها و جابه ­جایی در گره ­ها محاسبه شده اند. این مسئله در نرم ­افزارهای متلب و آباکوس شبیه ­سازی شده و نتایج آن­ها با یکدیگر مقایسه شده اند. در شکل زیر هندسه و مشخصات مسئله آورده شده است:

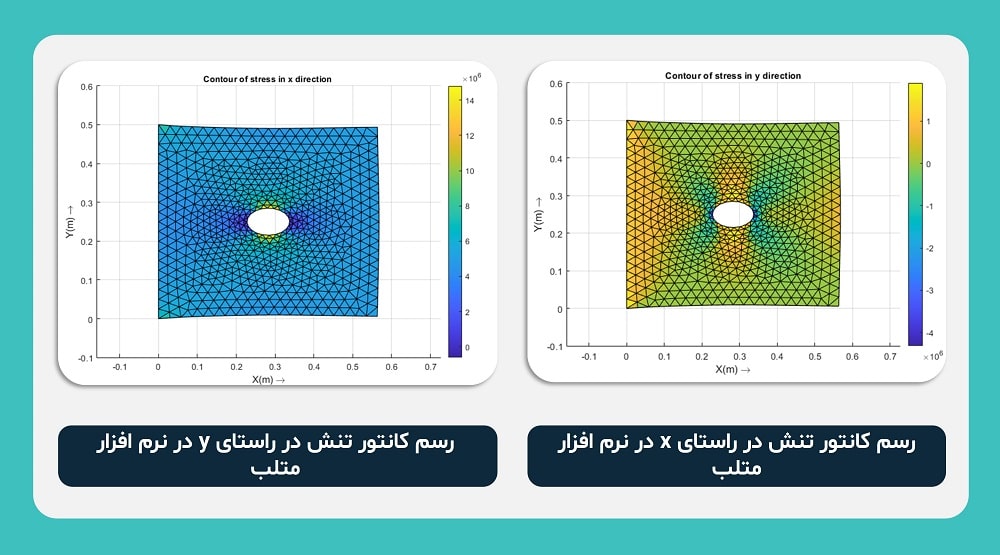

در تصویر زیر خروجی رسم کانتور تنش در المان های ورق تحت کشش در نرم افزار متلب نمایش داده شده است.

مشخصات پروژه کد متلب اجزا محدود ورق تحت کشش

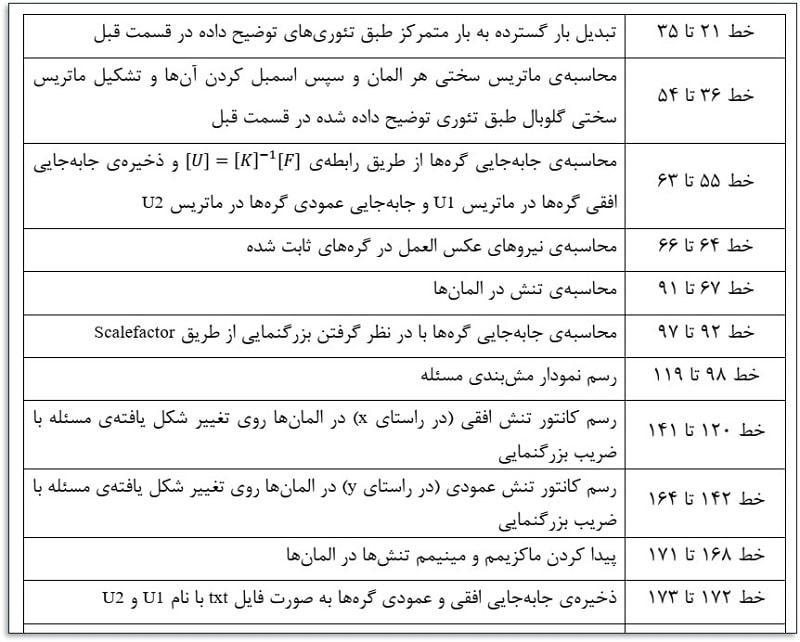

در گزارش پروژه کد متلب اجزا محدود ورق تحت کشش مراحل و روند کلی کدهای نوشته شده به طور کامل توضیح داده شده است. علاوه بر توضیحات گزارش، به طور اختصار در یک جدول نیز عملکرد هر خط کد نوشته شده توضیح داده شده است که نمونه ی آن را در تصویر زیر می توانید مشاهده کنید.

فایل های قابل دانلود پروژه

پس از خرید این پروژه، فایل های زیر را می توانید دانلود کنید:

1. گزارش پروژه به فرمت پی دی اف شامل 16 صفحه
2. کد متلب برای تحلیل ورق دو بعدی تحت کشش با المان های مثلثی 3 گره ای (CST)
3. فایل های آباکوس
